Necto Group ha progettato, realizzato e
brevettato delle nuove morsettiere per
conduttori elettrici, caratterizzate da un
rivoluzionario sistema di connessione
senza viti, denominato NECTO-quik.

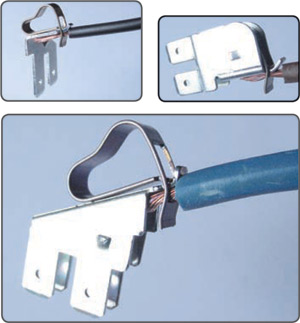

Il sistema consiste in un dispostivo a molle
che, grazie alla loro particolare conformazione
fa presa direttamente sul cavo,
garantendo una perfetta tenuta del collegamento
e un’affidabilità senza pari in
tutte le condizioni d’uso.
CONNESSIONE RAPIDA, FACILE, SICURA ANCHE PER I NON ESPERTI. E CHI LA MOLLA PIù ?
Gli elementi di connessione a molla del sistema NECTO -quick si adattano ad ogni tipo di conduttore rigido, semirigido o flessibile, anche non preparato. Ampia è la gamma di sezioni “coperta”: da 0.75 a 2.5 mm2 e da 1 a 6 mm2.
L’uso dei tradizionali morsetti a vite non
è “per tutti”: presuppone che l’operatore
sia esperto e, in particolare, abile nel dosare
la forza di serraggio; in certi casi è
addirittura necessario servirsi di speciali
cacciaviti dinamometrici. Nel sistema
Necto quick, invece, il collegamento si
compie semplicemente spingendo la molla
con la punta di un normale cacciavite
nella direzione dell’apertura ed introducendo
il conduttore nella sede predisposta.
Al rilascio, il cavo risulterà bloccato
in modo ottimale. Grazie a Necto Quick
non serve quindi essere dei tecnici specializzati
per eseguire collegamenti a regola
d’arte, perché il sistema è autobloccante
ed elimina le possibili operazioni
“scorrette” da parte dell’operatore.
Anche dal punto di vista della tenuta del
collegamento e della sicurezza dell’impianto,
il nuovo sistema Necto segna un
nuovo stato dell’arte. Contrariamente a
quanto avviene con i tradizionali sistemi a
vite. La forza di serraggio dell’elemento a
molla sul conduttore è proporzionale alla
sezione del cavo inserito e si adegua costantemente,
senza danneggiarsi, anche
in caso di dilatazioni termiche o sollecitazioni
meccaniche. Questa elasticità fa
sì che il collegamento non si allenti mai, e
azzera il pericolo della creazione di falsi
contatti.

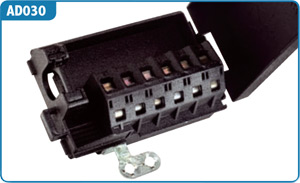

MORSETTIERE CON ELEMENTI DI CONNESSIONE SENZA VITI NECTO-quick
L’utilizzo del sistema Necto-quick , oltre a consentire connessioni senza l’uso di viti, ha permesso un design con geometrie innovative e di dimensioni ridotte, semplici da assemblare e da cablare.
Altre importanti innovazioni riguardano
la conformazione meccanica del guscio
del connettore, che si chiude a scatto e
che comprende, integrato nel suo stesso
corpo, il dispositivo di bloccaggio del
cavo elettrico, anch’esso privo di elementi
a vite.
Inoltre dal lato apparecchiatura, la connessione
è realizzata secondo lo standard
Rast 5, che permette di raggruppare i diversi
conduttori in un unico connettore.
Il risultato complessivo è quello di un
dispositivo capace di sopportare carichi
elettrici più elevati, realizzato con un minor
numero di elementi rispetto a quelli
tradizionali e quindi più economico, più
semplice più affidabile, ma soppratutto
più facile e veloce da “gestire” in officina,
in linea di produzione, in qualsiasi contesto
di utilizzo.

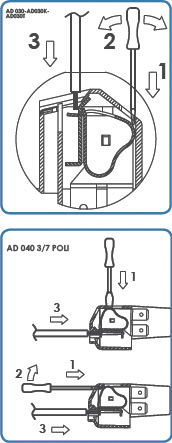

1) Introdurre il cacciavite tra molla e
corpo.
2) Ruotare sino all’apertura della
molla.
3) Introdurre il filo e rilasciare il
cacciavite.
SEMPLICITÀ
La nuova morsettiera consente a chiunque
di effettuare connessioni in modo più
rapido e sicuro rispetto ai sistemi tradizionali.
L’avvitatore non serve più, così
come non è più necessario controllare
e regolare manualmente la coppia di fissaggio,
perché la molla della morsettiera
adegua automaticamente la forza alla sezione
del cavo inserito.
RAZIONALITÀ
Con NECTO - quick la connessione dei
cavi è facilmente automatizzabile e non
prevede l’utilizzo di minuteria meccanica
di supporto: il dispositivo contiene già
tutto il necessario al fissaggio e il lavoro,
soprattutto nelle linee di produzione,
risulta altamente fluidificato e razionalizzato.
RAPIDITÀ E FLESSIBILITÀ DI
UTILIZZO
Oltre il 50% di tempo-operatore risparmiato
rispetto ai tradizionali cablaggi
con morsetti a vite.
La connessione a molla senza viti è adattabile
a tutti i tipi di cavi:
- Rigido
- Semirigido
- Flessibile / flessibile con puntale / flessibile
crimpato
- Alluminio, preparato con apposito coating
disossidante
DURATA DELLA CONNESSIONE
La speciale conformazione del contatto
adatta automaticamente la forza di
serraggio della molla alla sezione del
conduttore, senza danneggiarlo e assicurando
una costante qualità della connessione
nel tempo. La continua e costante
compensazione della forza di serraggio
preserva da sollecitazioni dannose quali:
- Vibrazioni
- Dilatazioni termiche
- Strappi e urti dei collegamenti
-Torsioni e flessioni dei conduttori
SICUREZZA DEL FISSAGGIO
Nelle tradizionali connessioni a vite la
forza del serraggio sul cavo è direttamente
proporzionale alla pressione esercitata
sul contatto ed è necessaria una
grande coppia di serraggio per compensare
la sua grande superficie di spinta e
gli attriti meccanici della filettatura. Nel
contatto a molla NECTO-quick, invece,
non ci sono attriti e le superfici di pressione
sono molto ridotte, aumentando la
forza specifica di spinta.
ASSENZA DI MANUTENZIONE
L’affidabilità dei morsetti con bloccaggio a
molla senza viti NECTO-quick è la più efficace
assicurazione contro i fermi-macchina
e le richieste di assistenza. Il morsetto
non ha alcun bisogno di manutenzione in
quanto la pressione di serraggio sui conduttori
è progressiva e autoregolamentata
dal sistema: i cavi non si allentano mai,
anche se sottoposti a vibrazioni e sbalzi di
temperatura. Una volta chiusi nella morsettiera,
non ci si pensa più.
QUALITà DEI MATERIALI
Le morsettiere NECTO GROUP con sistema
NECTO-quick integrato sono prodotte
utilizzando materie plastiche che si adeguano
perfettamente alle più recenti normative
ENECe UL / CSA. Tale peculiarità ne
fa un prodotto all’avanguardia rispetto ai
dispositivi similari disponibili sul mercato.
Normative di riferimento:
- EN 60998 -1/2
- EN 60335 -1
- EN 611210
- UL1977
- CSA C22.2
Inoltre, l’azienda esegue prove di accettazione
di materiali di produzione e
componentistica in entrata, secondo la
certificazione Aziendale UNI - EN - ISO
9001:2000.
